ALLT INOM HYDRAULCYLINDRAR

Standardsortiment

Som ett komplement till våra kundunika produkter har vi även ett sortiment av standardcylindrar. I det sortimentet finns dubbelverkande hydraulcylindrar samt enkelverkande teleskopcylindrar. Vi kallar vår standardserie av dubbelverkande hydraulcylindrar för DA250. Den rymmer moduluppbyggda cylindrar med ett maximalt arbetstryck på 25,0 MPa (250 bar). Serien kan kombineras med olika infästningsalternativ och kan levereras i cylinderrörsdimensioner från 25 – 180 mm. På så sätt kan den användas för en mängd olika applikationer. Förutom de olika inbyggnadsalternativen finns serien tillgänglig med optioner som t ex ändlägesdämpning och linjärgivare.

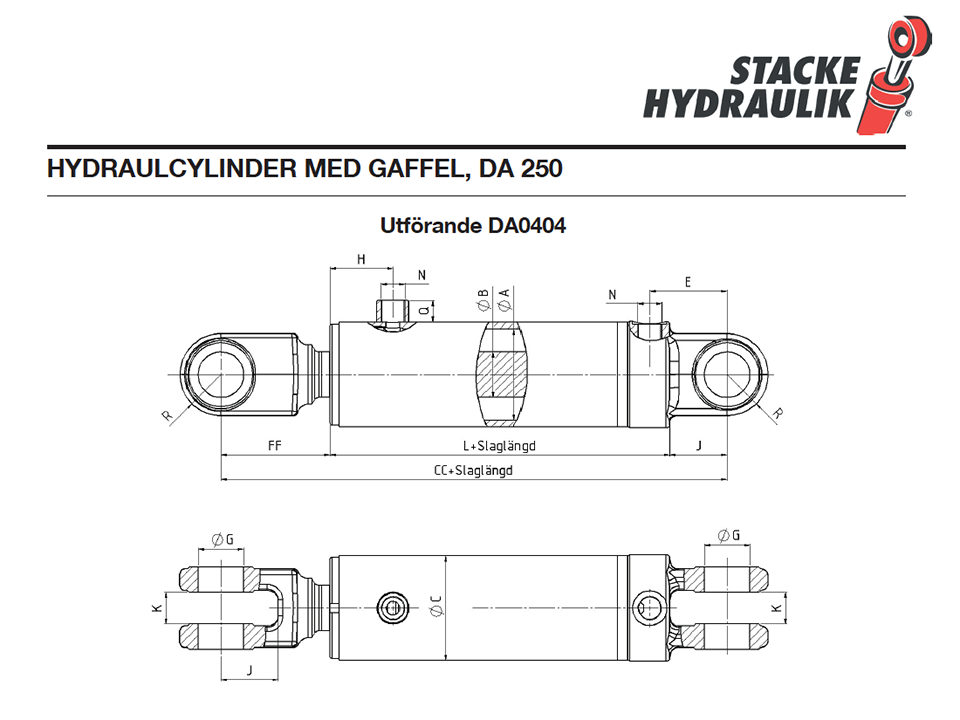

ARTIKELNUMMER DA250

Våra artikelnummer för DA250 är uppbyggda av ett logiskt system där varje siffra motsvarar fysiska mått, dimensioner, varianter och olika typer av fästen. DA250 är ett samlingsnamn för vårt standardsortiment där 250 står för ett maximalt arbetstryck på 25,0 MPa (250 bar). Detta gäller samtliga standardcylindrar i denna serie. Men där emellan kan cylindrarna skilja sig rejält. De första 8 siffrorna är uppdelade i 4 grupper och motsvarar olika typer av cylinderrörsfästen, kolvstångsfästen, dimensioner och varianter. Artikelnumrets 4 sista siffror är slaglängden på cylindern.

EXEMPEL

Låt oss säga att vi har artikelnumret DA01010702-0600. De första två siffrorna avser typen av cylinderrörsfäste. I detta fall är det 01 ledlager. Nästkommande två siffror syftar på kolvstångsfästet. Även här är det 01 ledlager. Siffrorna 07 betyder dimension i det här fallet. I dimensionstabellen kan du se att 07 motsvarar en kolvstångsdiameter på 25 mm och en cylinderrörsdiameter på 50 mm. Varje cylinder kan fås i en mängd varianter. I det här exemplet står det 02 i artikelnumret. Det motsvarar en rostfri kolvstång. De fyra sista siffrorna avser cylinderns slaglängd. I detta exempel är slaglängden 600 mm.

Ladda ner teknisk information samt förklaring av artikelnummer

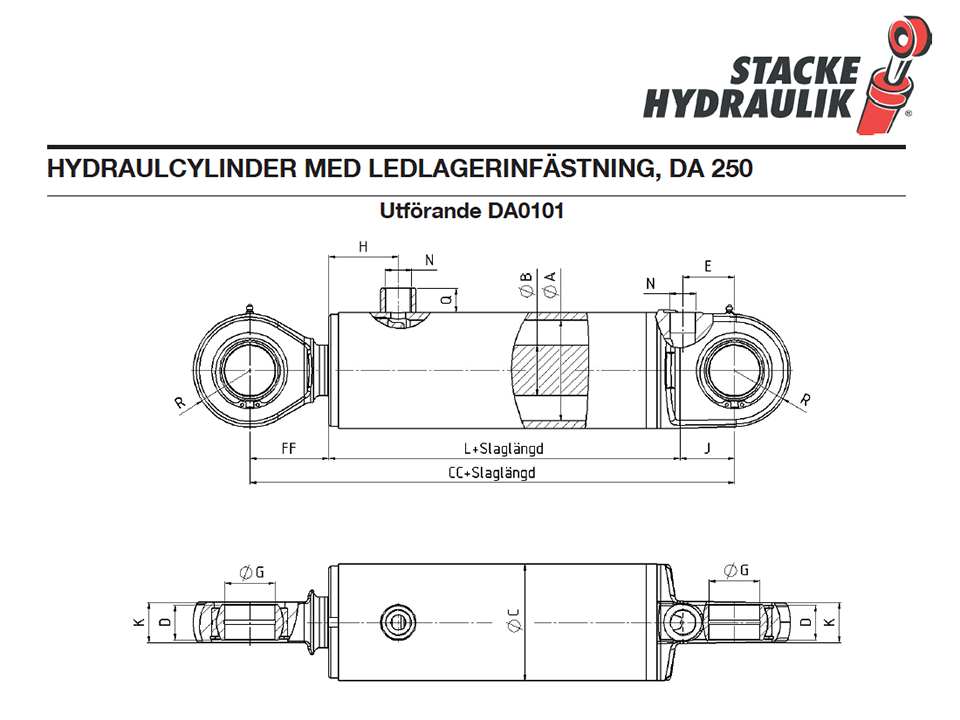

DA0101, Ledlager

DA0101, Ledlager

Hydraulcylinder med Ledlager-infästning i både kolvstång och cylinderrör. Samtliga inbyggnadsmått fås via den nerladdningsbara pdf-filen nedan. Cylindrarna levereras svartmålade, RAL 9005, om ej annat anges av kund.

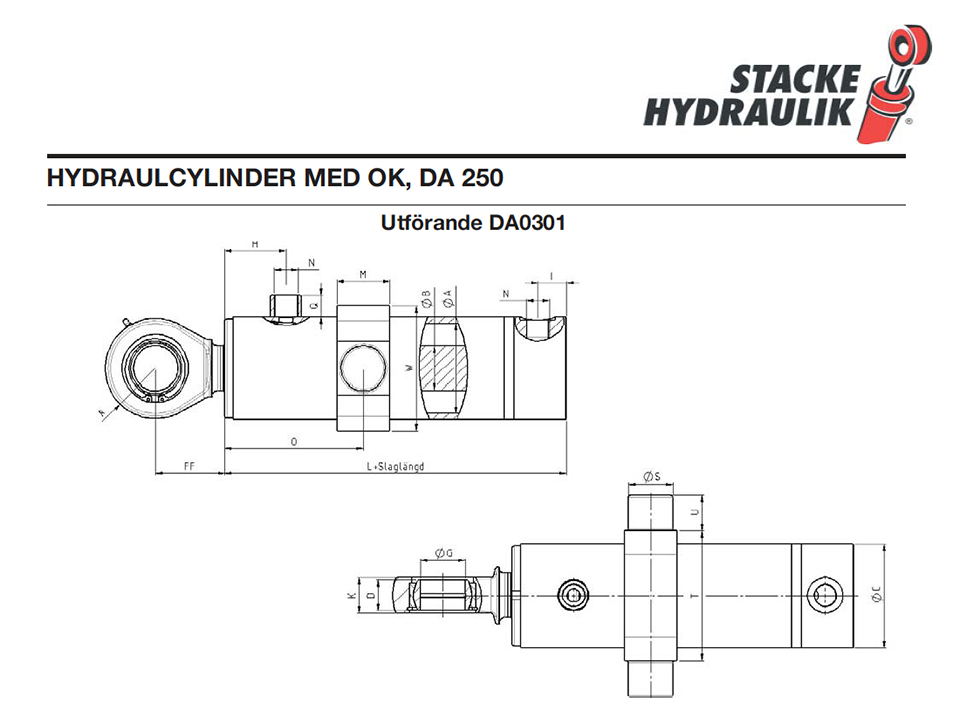

DA0301, Ok-fäste

DA0301, Ok-fäste

Hydraulcylinder med Ok (midjefäste) och med ledlager på kolvstång. Infästning på kolvstången kan fås i valfritt utförande. Önskas en annan placering av Oket (måttet O på ritning), kontakta oss. Cylindrarna levereras svartmålade, RAL 9005, om ej annat anges av kund.

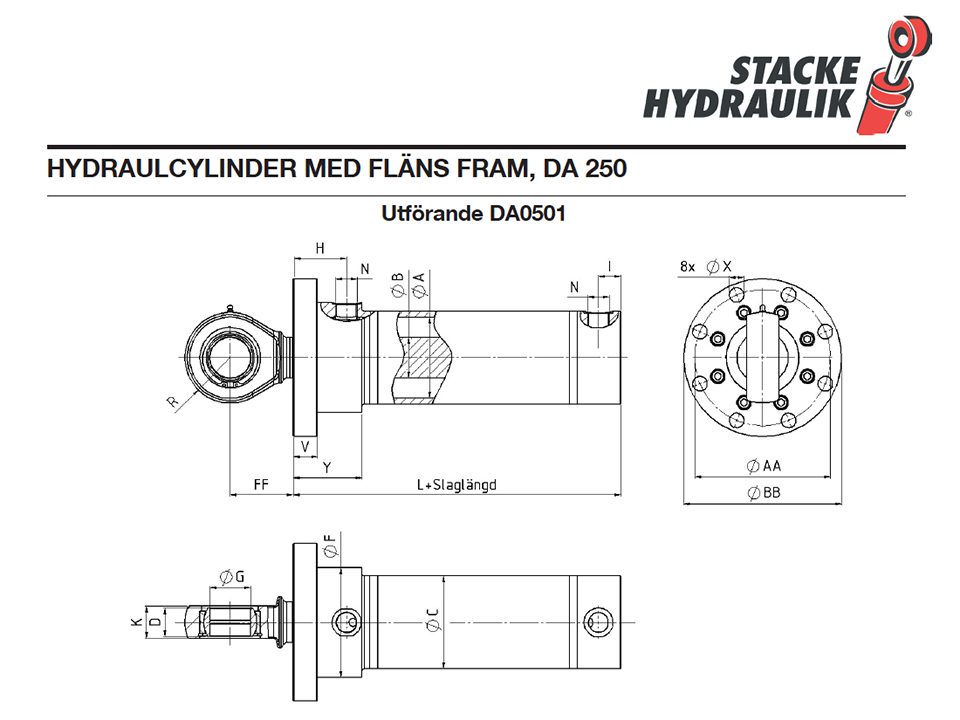

DA0501, Fläns fram

DA0501, Fläns fram

Hydraulcylinder med fläns fram och ledlager på kolvstång. Max arbetstryck 25,0 MPa (250 bar). Cylindrarna levereras svartmålade, RAL 9005, om ej annat anges av kund.

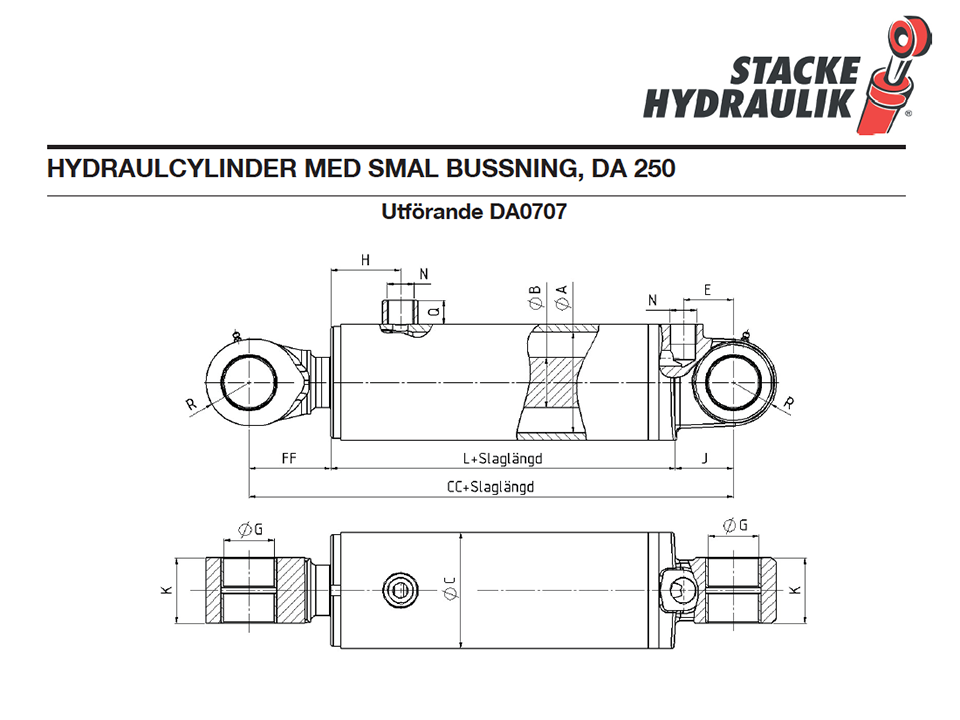

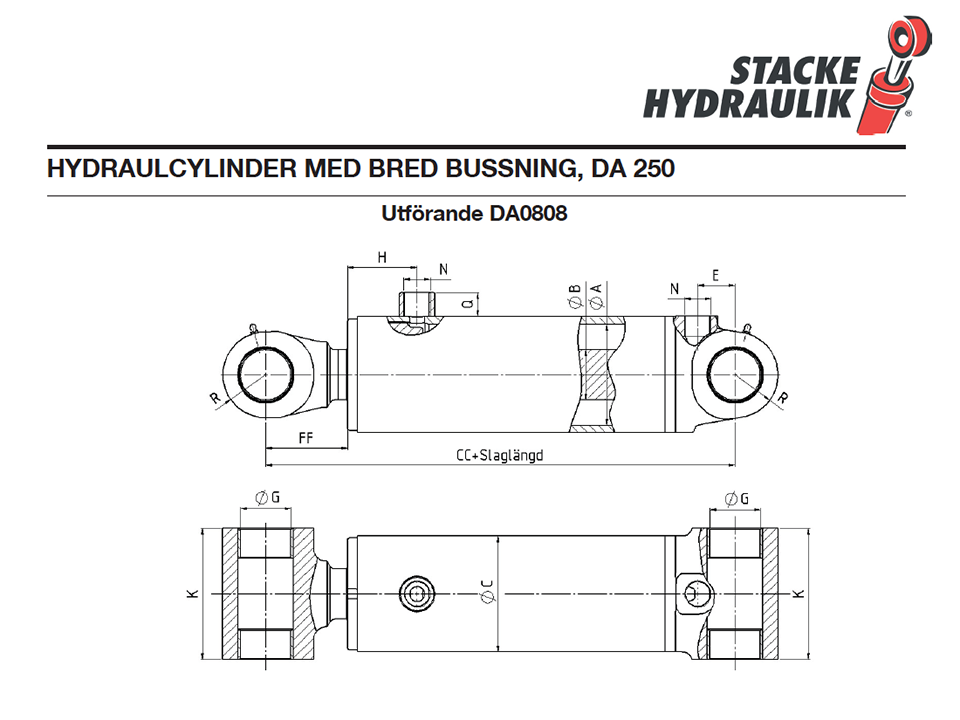

DA0707, Smal bussning

DA0707, Smal bussning

Hydraulcylinder med infästning av typen smal bussning på både kolvstång och cylinderrör. Max arbetstryck 25,0 MPa (250 bar). Cylindrarna levereras svartmålade, RAL 9005, om ej annat anges av kund.

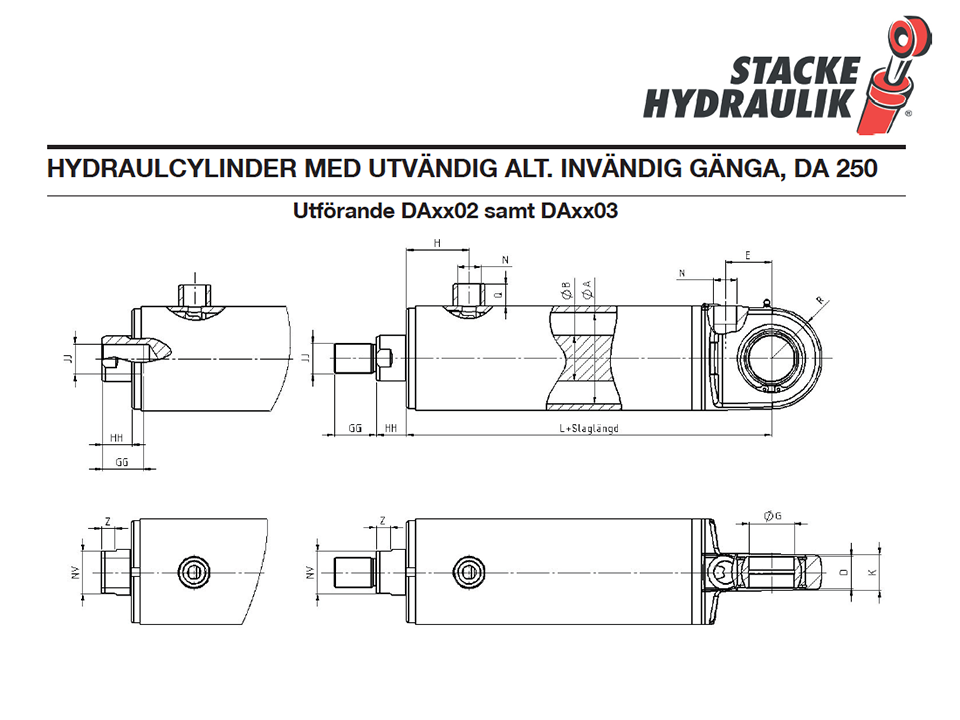

DAXX02-03, Utvändig/invändig gänga

DAXX02-03, Utvändig/invändig gänga

Hydraulcylinder med utvändig och invändig gänga på kolvstången. XX avser valfri typ av cylinderrörsfäste. 02 är utvändig gänga och 03 är invändig gänga. Max arbetstryck 25,0 MPa (250 bar). Cylindrarna levereras svartmålade, RAL 9005, om ej annat anges av kund.

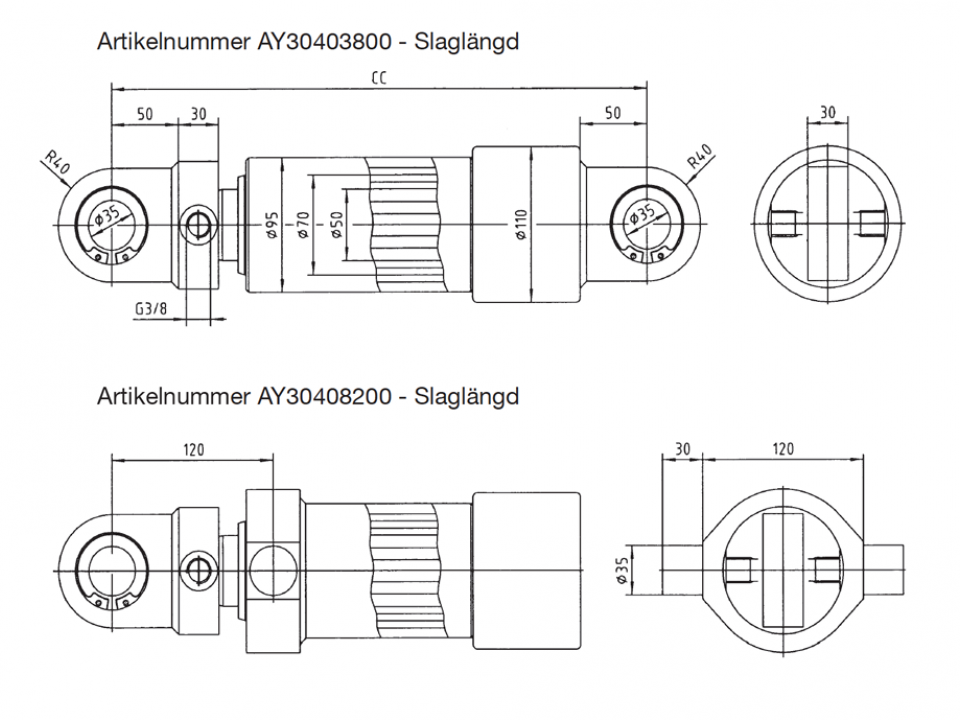

Dubbelverkande teleskopcylinder, 2-steg (AY)

Dubbelverkande teleskopcylinder, 2-steg (AY)

Kolvstångsmatad teleskopcylinder med båda anslutningarna i kolvstångändan. Denna typ är inte avsedd för att hålla dragande last. Max arbetstryck 17,5 MPa (175 bar). Cylindrarna levereras svartmålade, RAL 9005, om ej annat anges av kund.

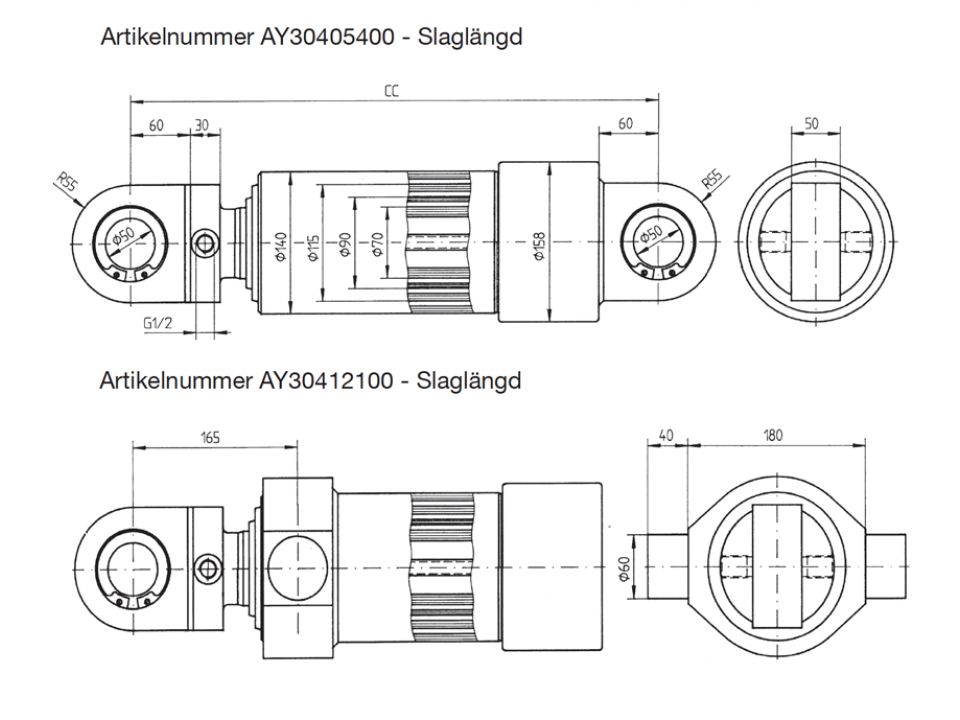

Dubbelverkande teleskopcylinder, 3-steg (AY)

Dubbelverkande teleskopcylinder, 3-steg (AY)

Kolvstångsmatad teleskopcylinder med båda anslutningarna i kolvstångändan. Denna typ är inte avsedd för att hålla dragande last. Max arbetstryck 17,5 MPa (175 bar). Cylindrarna levereras svartmålade, RAL 9005, om ej annat anges av kund..

Enkelverkande teleskopcylinder (AK)

Enkelverkande teleskopcylinder (AK)

Den enkelverkande teleskopcylindern finns i 5 olika infästningsvarianter, med ett flertal olika dimensioner och slaglängder. Infästningarna är Kula-Kula (KK), Kula-Ok (KO), Kula-Vagga (KV), Ledlager-Ledlager (LL) och Ledlager-Ok (LO). Max arbetstryck 21,0 MPa (210 bar). Cylindrarna levereras svartmålade, RAL 9005, om ej annat anges av kund.
